A geofísica detecta cavidades medindo contrastes de propriedades físicas entre o vazio e a rocha ou solo ao redor, como a resistividade elétrica. O resultado é um mapa ou modelo das zonas suspeitas, que orienta onde fazer sondagens de confirmação antes de projetar fundações.
Cavidades no subsolo são um risco sério para qualquer obra. Um vazio não identificado sob uma fundação pode provocar recalques, trincas e, em casos extremos, colapsos. O problema é que essas cavidades raramente aparecem na superfície, e uma campanha de sondagem convencional pode simplesmente passar ao lado delas.
A geofísica para detecção de cavidades resolve parte desse problema ao investigar o subsolo de forma contínua, e não apenas em pontos isolados. A Geonew aplica a geofísica à construção civil para identificar e modelar cavidades em três dimensões, gerando alvos de investigação para sondagem.
Onde as cavidades costumam ocorrer
As cavidades naturais são mais comuns em terrenos cársticos, formados sobre rochas solúveis como calcários e dolomitos. A água subterrânea dissolve a rocha ao longo de fraturas e forma condutos e cavernas que podem evoluir até o colapso do teto. Em Minas Gerais, a região de Lagoa Santa e Sete Lagoas é um exemplo conhecido de terreno cárstico.
Também existem cavidades de origem humana, como galerias de mineração antigas, poços abandonados e tubulações enterradas, e vazios formados pela erosão interna do solo, por exemplo próximo a redes de drenagem com vazamento.
Como a geofísica enxerga um vazio
Os métodos geofísicos não "veem" a cavidade diretamente. Eles medem uma propriedade física do subsolo e identificam regiões em que essa propriedade foge do padrão do entorno. Uma cavidade cria esse contraste de formas diferentes:
- Resistividade elétrica: uma cavidade seca tende a ser muito resistiva, enquanto uma cavidade preenchida por argila ou água tende a ser condutiva. Os dois casos contrastam com a rocha ao redor;
- Densidade: o vazio representa falta de massa, o que pode ser detectado por microgravimetria;
- Propriedades eletromagnéticas e sísmicas: o radar de penetração no solo (GPR) e a sísmica respondem a mudanças bruscas de material, úteis em profundidades rasas.
Os métodos elétricos, como a eletrorresistividade e o caminhamento elétrico, estão entre os mais usados porque combinam boa profundidade de investigação, cobertura de linhas longas e custo compatível com projetos de engenharia.
Como é feito um levantamento
O trabalho começa com o planejamento: a área da obra, a profundidade de interesse para as fundações e o contexto geológico definem o espaçamento entre eletrodos, a quantidade de linhas e o arranjo utilizado. Linhas paralelas permitem montar um modelo tridimensional da resistividade sob a área.

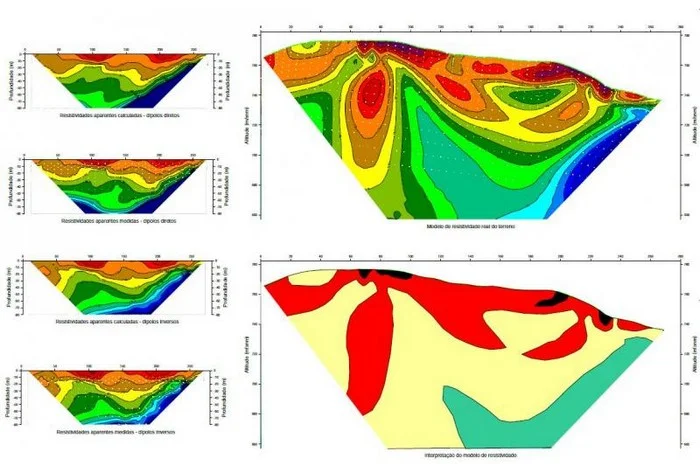

Em campo, os eletrodos são instalados ao longo das linhas e o equipamento injeta corrente e mede o potencial em diferentes combinações. Os dados passam por inversão, que transforma as medições em seções de resistividade em profundidade, e depois por interpretação geológica.
O produto final indica as zonas anômalas, com posição e profundidade aproximadas, e recomenda onde fazer sondagens de confirmação. Essa etapa é essencial: a geofísica aponta onde investigar, e a sondagem confirma o que existe ali.
Vantagens para o projeto da obra
- Cobertura contínua: a investigação abrange toda a área, e não só os pontos de furo;
- Sondagem mais eficiente: os furos passam a ser locados nas zonas suspeitas, em vez de uma malha uniforme às cegas;
- Método não destrutivo: pode ser aplicado antes de qualquer intervenção no terreno;
- Base para o projeto de fundações: o modelo do subsolo ajuda a definir tipo de fundação, necessidade de tratamento e áreas a evitar.
Limitações que precisam ser consideradas
Nenhum método detecta qualquer cavidade em qualquer condição. Cavidades muito pequenas em relação à profundidade, ruído elétrico de redes e estruturas metálicas e materiais com resistividade parecida com a da rocha podem reduzir a resolução. Por isso, o levantamento deve ser dimensionado para o tamanho de cavidade que representa risco para a obra, e os resultados sempre interpretados junto com a geologia local e a sondagem.
Geofísica para construtoras com a Geonew
A Geonew atende construtoras e obras de infraestrutura com geofísica para identificação e modelagem tridimensional de cavidades, gerando alvos de investigação para sondagem. Veja a página de soluções para construtoras e obras de infraestrutura e o serviço completo de Geofísica.
Perguntas frequentes
A geofísica substitui a sondagem na investigação de cavidades?
Não. A geofísica identifica as zonas suspeitas e reduz o número de furos necessários, mas a confirmação da cavidade, de sua dimensão e de seu preenchimento é feita por sondagem.
Qual profundidade a eletrorresistividade alcança?
Depende principalmente do comprimento da linha e do espaçamento entre eletrodos: quanto maior a abertura, maior a profundidade investigada e menor a resolução. O levantamento é dimensionado conforme a profundidade de interesse da obra.
É possível investigar uma área já construída?
É possível, mas pavimentos, redes elétricas e estruturas metálicas geram interferência e limitam o posicionamento das linhas. O planejamento precisa considerar essas restrições caso a caso.
